Simulyzer-RT
Eine leistungsfähige Plattform für Sensorprüfung, Datenerfassung und Simulation – mit flexibel bestückbaren Chassis für mehrkanalige Prüfaufbauten.
- Modular: CPU-, Mess- und Schnittstellenkarten passend kombinieren
- Synchron: Zeitstempel der Peripheriekarten aufeinander abstimmen
- Integrierbar: Gigabit-Ethernet, ANSI-C API und .NET API
Software
Software & Integration
Werkzeuge für Konfiguration, eigene Anwendungen und kontinuierliche Sensorprüfungen.
Enthalten
ANSI-C API
Schnittstelle zur Einbindung des Simulyzer-RT in eigene Anwendungen.
Enthalten
.NET API
Anbindung an Anwendungen auf Basis von Microsoft .NET.
Enthalten
Config Tool
Anwendung zur Konfiguration des Simulyzer-RT Systems.
Optional
Signal Monitoring API
Erweiterung zur Signalüberwachung innerhalb eigener Prüf- und Auswerteanwendungen.
Optional
Dauerlauf-Anwendung
Software für Dauerlaufprüfungen von Sensoren.
Technische Daten
System und Chassis
Chassis, CPU und Peripheriekarten werden passend zu Schnittstellen, Kanalzahl und Messaufgabe zusammengestellt.
- Netzwerk
- 1-Gigabit-Ethernet
- Kartenformat
- 160 × 100 mm (Europaformat)
- Peripheriesteckplätze
- 2 / 8 / 11 / 16, je nach Chassis; weitere Optionen auf Anfrage
- Datenerfassung
- Synchronisierte Zeitstempel der Peripheriekarten; Aufzeichnung lokal oder über einen übergeordneten PC
- Stromversorgung
- Chassisabhängig: Kompaktchassis mit externer 12-V-DC-Versorgung; Netzanschluss bei Netzteilvarianten
- Host-Kompatibilität
- Windows 7 und 10; Microsoft .NET Framework 2.0; Linux über API, ohne GUI
- Datenexport
- CSV-Datei (Excel) und TDMS-Datei (NI)
- Betriebsarten
- Abhängig von Peripheriekarte und Firmware; siehe jeweiliges Datenblatt

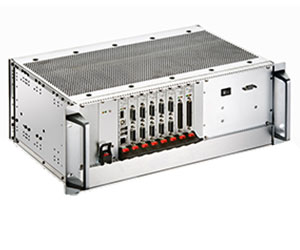

Vier Chassisausführungen
Peripheriesteckplätze
Kompaktchassis
1+2
Externe 12-V-DC-Versorgung
Art.-Nr. 20.1001
Peripheriesteckplätze
Standardchassis
1+8
300 W
Art.-Nr. 20.1002
Peripheriesteckplätze
Doppelchassis
(1+7) + (1+4)
300 W
Art.-Nr. 20.1003
Peripheriesteckplätze
Doppelchassis
(1+8) + (1+8)
500 W
Art.-Nr. 20.1004
Die Bestückungsangaben beziehen sich jeweils auf CPU- und Peripheriekarten. Die nutzbare Konfiguration richtet sich nach CPU, Backplane und Leistungsbedarf.
Modularer Aufbau
Die Karten im Überblick
Zentrale Steuerung, Sensorschnittstellen und analoge Messung in einem System. Wählen Sie die Funktionen für Ihren Prüfaufbau.
Zentrale Steuerung
CPU-2
Die CPU-2 verbindet die Peripherie mit Betriebssystem, Massenspeicher sowie Netzwerk- und USB-Schnittstellen.
- CPU-2: Artikel 20.2001
- Windows DLL/API enthalten
- CPU und Kartenbestückung gemeinsam abstimmen
SPI · SPMI · I2X · SENT
DIO-2
48 digitale I/Os für unterschiedliche Schnittstellen. Die DIO-2 unterstützt SPI, SPMI, I2X oder SENT abhängig von der aufgespielten Firmware.
- Protokollwechsel durch Umflashen derselben Karte
- SPI-Konfiguration: z. B. vier Schnittstellen mit je vier Chip-Selects
- Artikel 20.3004
SPI · SPMI · I2X · SENT · Low Voltage
DIO-2 LV
Die Low-Voltage-Ausführung der DIO-2 mit 48 digitalen I/Os für 0,65–3,6 V. SPI, SPMI, I2X oder SENT werden über die passende Firmware bereitgestellt.
- Protokollwechsel durch Umflashen derselben Karte
- SPI-Konfiguration: z. B. vier Schnittstellen mit je vier Chip-Selects
- Artikel 20.3005
Analoge Datenerfassung
ADC
Analoge Spannungen auf bis zu acht Kanälen erfassen – kontinuierlich oder mit Trigger.
- Bis zu 120 MS/s auf bis zu acht Kanälen
- Eingangsbereich −10 bis +10 V; 16-Bit-Auflösung
- SMA-Anschlüsse und Konfiguration über API
PSI5
PSI5-ECU-1
PSI5-Sensoren versorgen und ihre Kommunikation im ECU- oder Passivmodus erfassen.
- Acht PSI5-Schnittstellen
- Sensorversorgung 4–20 V; Strommessung bis 120 mA, 14 Bit
- PSI5-Baudraten bis 250 kbit/s
Versorgung & Messung
PWR-ANA-1
Sensorversorgung und analoge Messung kombinieren – für die Versorgung und Überwachung von acht Sensoren.
- Zwei einstellbare Versorgungsspannungen: 2–20 V, 1 A
- Messung von Versorgungsspannungen und Sensorströmen
- Drei zusätzliche Analogeingänge pro Sensor, insgesamt 24
CAN / CAN-FD
CAN-2
CAN-Kommunikation über acht Schnittstellen in den Prüfaufbau integrieren.
- Acht Kanäle mit galvanischer Trennung
- CAN bis 1 Mbit/s; CAN-FD bis 4 Mbit/s
- Einstellbare Sensorversorgung: 2–20 V
Weitere Schnittstellen und Funktionen
PT100
PT100-Karte
Weitere Kartenfunktion für die Bestückung Ihres Simulyzer-RT Systems. Sprechen Sie uns zu Ausführung und Einsatzmöglichkeiten an.
- Artikel 20.5007
In Entwicklung · noch nicht verfügbar
Multisim
Geplante Erweiterung zur Sensorsimulation über PSI5 oder DSI3. Die Multisim befindet sich derzeit in Entwicklung und ist noch nicht verfügbar.
Praxis und Systemintegration
Von der Sensorentwicklung bis zum Prüfstand
Erfassen, archivieren und simulieren – mit einer Kartenkombination passend zur jeweiligen Messaufgabe.
Sensorcharakterisierung
Sensoren messen, ihr Verhalten auswerten und Abgleichaufgaben umsetzen. Analoge Messung und Sensorschnittstellen lassen sich im System kombinieren.
Dauerlauf und EMV-Messung
Sensorkommunikation über längere Prüfabläufe erfassen und Messdaten archivieren. Der konkrete Aufbau wird auf Sensoren und Testumgebung abgestimmt.
ECU-Tests und Produktion
Sensordaten für Tests von Steuergeräten und ECU-Algorithmen simulieren. Auch die Band-Ende-Programmierung von Sensoren gehört zu den Anwendungsbereichen.
Wissen & Support
Dokumentation und Datenblätter
Unterlagen nach System, Peripherie und dokumentierten Varianten geordnet.
System und Chassis
Mess- und Schnittstellenkarten
Auswahl und Integration
Unterlagen zu früheren Varianten und weitere Dokumentfassungen
Für bestehende Systeme: CPU-1 und CPU-i3 sind getrennte Varianten. Ihre Angaben gelten nicht automatisch für die CPU-2.
Datenblätter beschreiben jeweils eine bestimmte Hardware- und Dokumentversion. Wir unterstützen Sie bei der Zuordnung zu Ihrer CPU, Ihrem Chassis und Ihrer Kartenbestückung.
Bestellinformationen
Artikelnummern
Chassis und Karten mit ihrer jeweiligen Ausführung für Ihre Anfrage.
Chassis
| Art.-Nr. | Produkt | Beschreibung |
|---|---|---|
| 20.1001 | Simulyzer-RT Kompaktchassis 1+2 | Für eine CPU-Karte und zwei Peripheriekarten. |
| 20.1002 | Simulyzer-RT Standardchassis 1+8 | 300-W-Netzteil; Bestückung mit (1+8) Karten. |
| 20.1003 | Simulyzer-RT Doppelchassis · 300 W | 300-W-Netzteil; Bestückung mit (1+7) + (1+4) Karten. |
| 20.1004 | Simulyzer-RT Doppelchassis · 500 W | 500-W-Netzteil; Bestückung mit (1+8) + (1+8) Karten. |
CPU-Karten
| Art.-Nr. | Produkt | Beschreibung |
|---|---|---|
| 20.2001 | Simulyzer-RT CPU-2 | CPU-Karte inklusive Windows DLL/API. |
Peripheriekarten
| Art.-Nr. | Produkt | Beschreibung |
|---|---|---|
| 20.3004 | Simulyzer-RT DIO-2 | 48 digitale I/Os; SPI, SPMI, I2X oder SENT je nach Firmware. Protokollwechsel durch Umflashen. SPI-Konfiguration: 4×4. |
| 20.3005 | Simulyzer-RT DIO-2 LV | 48 digitale I/Os; SPI, SPMI, I2X oder SENT je nach Firmware. Protokollwechsel durch Umflashen. SPI-Konfiguration: 4×4; Low Voltage 0,65–3,6 V. |
| 20.4002 | Simulyzer-RT PSI5-ECU-1 · 8 Schnittstellen | Peripheriekarte mit acht PSI5-Schnittstellen; ECU- oder Passivmodus. |
| 20.5001 | Simulyzer-RT PWR-ANA-1 | Power-/Analog-Peripheriekarte. |
| 20.5004 | Simulyzer-RT CAN-2 | Achtfache CAN-Peripheriekarte. |
| 20.5006 | Simulyzer-RT ADC | Acht analoge Eingänge. |
| 20.5007 | Simulyzer-RT PT100 | Simulyzer-RT PT100-Karte. |
Verschiedene Adapter und Softwarelizenzen sind auf Anfrage erhältlich. Wir beraten Sie zur passenden DIO-2-Firmware für SPI, SPMI, I2X oder SENT.
Welche Karten braucht Ihr Prüfaufbau?
Beschreiben Sie uns Schnittstellen, Kanalzahl und Messaufgabe. Gemeinsam stellen wir die passende Kombination aus Chassis, CPU, Peripheriekarten und Software zusammen.
Projekt mit uns besprechen →
