SENT-Simulyzer

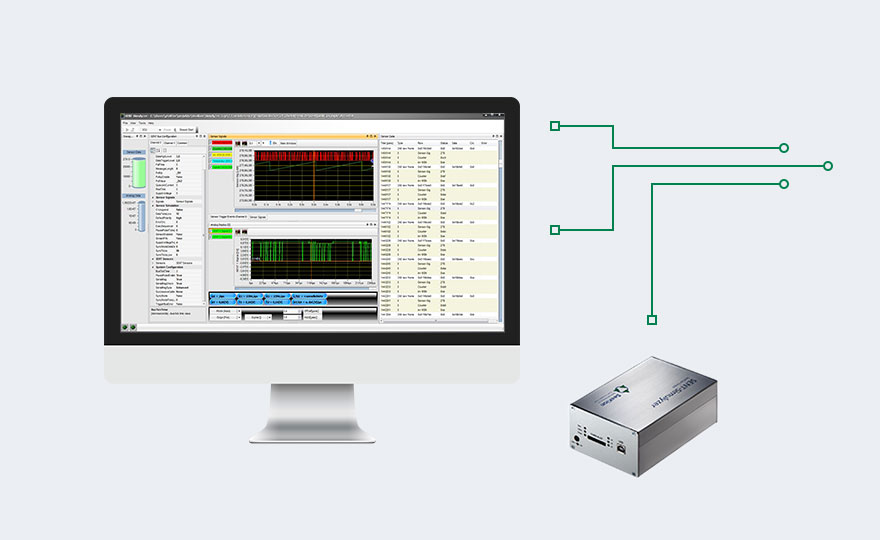

SENT-Signale analysieren, aufzeichnen und simulieren –
mit einer kompakten Interface-Box für die Entwicklung und Prüfung von Sensorsystemen.
- Analyse: SENT-Kommunikation visualisieren und Fehler nachvollziehen
- Simulation: Mit Simulationsdaten aktiv in Testabläufe eingreifen
- Integration: ANSI-C API und optionale LabVIEW Library
Software
Software & Downloads
Software für Analyse, Konfiguration und Simulation. Die aktuelle Version steht als 32-Bit-Download bereit.
SENT-Simulyzer Software V1.10.0
Aktuelle VersionÄltere Softwareversionen anzeigen
| Version | Datum | Download |
|---|---|---|
| V1.9.4 | 12.12.2023 | Installationsdatei herunterladen |
| V1.9.2 | 20.11.2023 | Installationsdatei herunterladen |
| V1.9.1 | 30.10.2023 | Installationsdatei herunterladen |
| V1.7 | 24.05.2019 | Installationsdatei herunterladen |
| V1.2 | 10.11.2016 | Installationsdatei herunterladen |
Windows GUI
Optional erhältlich. Signale, Baudraten, Fehlererkennung und Triggerereignisse konfigurieren; Busdaten visualisieren, mit Zeitstempeln aufzeichnen sowie importieren und exportieren.
ANSI-C API
In der Simulyzer-Box enthalten und für eigene Anwendungen nutzbar.
LabVIEW Library
Optional erhältlich für die Integration in LabVIEW-Anwendungen.
Technische Daten
Spezifikationen
Die wichtigsten technischen Eigenschaften auf einen Blick. Detaillierte Angaben finden Sie im Datenblatt.
- Schnittstellen
- USB 2.0 sowie Anschlüsse für Steuergerät und Sensor
- Stromversorgung
- Externes Steckernetzteil
- Kompatibilität
- Windows 10 und 11, Microsoft .NET Framework 2.0 sowie Linux über API, ohne GUI
- Aufzeichnung
- SENT-Spannungen mit 3 MS/s
- Datenexport
- CSV-Datei für Excel und NI-TDMS-Datei
- SENT-Tickzeit
- ≥ 3 µs
- Betriebsarten
- Alle Betriebsarten der SENT-Spezifikation
- Hardwareoptionen
- Zweiter SENT-Kanal und CAN-Interface
Praxis und Systemintegration
Anwendungen mit dem SENT-Simulyzer
Produktwissen und Integration in bestehende Prüfaufbauten.
Technischer Hintergrund
Single Edge Nibble Transmission
SENT (Single Edge Nibble Transmission) ist eine digitale Schnittstelle zwischen Sensoren und Steuergeräten in der Automobilelektronik. Die Daten werden in Paketen von vier Bit übertragen; jedes Paket bildet ein Nibble.
Ein Datenframe enthält 24 Bit Messdaten (sechs Nibble), vier Bit zur CRC-Fehlererkennung (ein Nibble) und vier Bit für die Statuskommunikation (ein Nibble).
Wissen & Support
Dokumentation und hilfreiche Links
Produktunterlagen, Anwendungshinweise sowie Hilfen zur Einrichtung und Integration übersichtlich nach Themen geordnet.
Produktdokumentation
Anwendungshinweise
Hilfe und Integration
Bestellinformationen
Artikelnummern
Hardware, Optionen und Software-Lizenzen eindeutig zugeordnet – für Anfragen und Bestellungen.
Simulyzer-Box und Hardwareoptionen
| Art.-Nr. | Produkt | Beschreibung |
|---|---|---|
| 4.1001 | SENT-Simulyzer USB-Box | Hardware V2.0, 1-kanalig, mit DLL für Analyse und Sensorsimulation. |
| 4.2001 | Optionales CAN-Interface | CAN-Interface für den SENT-Simulyzer. |
| 4.2002 | Optionaler zweiter SENT-Kanal | Zusätzlicher Kanal für Analyse und Sensorsimulation. |
Software-Lizenzen
| Art.-Nr. | Produkt | Beschreibung |
|---|---|---|
| 4.3001 | Windows GUI Softwarepaket | SENT-Simulyzer Analyse und Sensorsimulation; Simulyzer-Box- oder PC-ID-gebundene Lizenz. |
| 9.0011 | LabVIEW-2016 Library | 32- oder 64-Bit; PC-ID- oder Box-SN-gebundene Lizenz. |
| 9.0012 | LabVIEW-2016 Library Firmenlizenz | 32- oder 64-Bit. |
Zubehör und Sonstiges
| Art.-Nr. | Produkt | Beschreibung |
|---|---|---|
| 9.0002 | Verbindungs-Box | Sensoradaption von bis zu zwei PSI5-, DSI3- oder SENT-Interfaces über Bananenbuchsen; mit Flachbandkabel zur Sensor/ECU-IO-Buchse einer Simulyzer-Box. |
Weitere Softwareanwendungen und kundenspezifische Lösungen sind auf Anfrage erhältlich.
Ihr Prüfaufbau ist nicht Standard?
Wir unterstützen Sie bei der Auswahl der passenden Hardware, Software und Schnittstellen sowie bei kundenspezifischen Mess- und Simulationslösungen.
Projekt mit uns besprechen →
