Die Simulyzer-Familie
Von der kompakten Interface-Box bis zum modularen Rack-System: Finden Sie die Hardware und Software für Ihre Sensorschnittstellen und Prüfaufgaben.
- PSI5, DSI3, SENT und SPI analysieren und simulieren
- Zündansteuerungen mit der SQUIB-Loadbox prüfen
- Mess- und Schnittstellenkarten im Simulyzer-RT kombinieren
Kompakte Systeme
Die passende Schnittstelle für Ihre Prüfung
Vier Simulyzer für die Sensorkommunikation und die SQUIB-Loadbox für Zündansteuerungen: Wählen Sie das Produkt für Ihre Anwendung.
PSI5-Simulyzer
PSI5-Kommunikation analysieren, Sensordaten simulieren und das Verhalten Ihrer Auswertung prüfen.
DSI3-Simulyzer
DSI3-Signale aufzeichnen und simulieren – für die Entwicklung und Prüfung von Sensorsystemen.
SENT-Simulyzer
SENT-Kommunikation erfassen und Sensorsignale für reproduzierbare Tests bereitstellen.
SPI-Simulyzer
SPI-Kommunikation auswerten und Sensoren in Ihren Prüfabläufen simulieren.

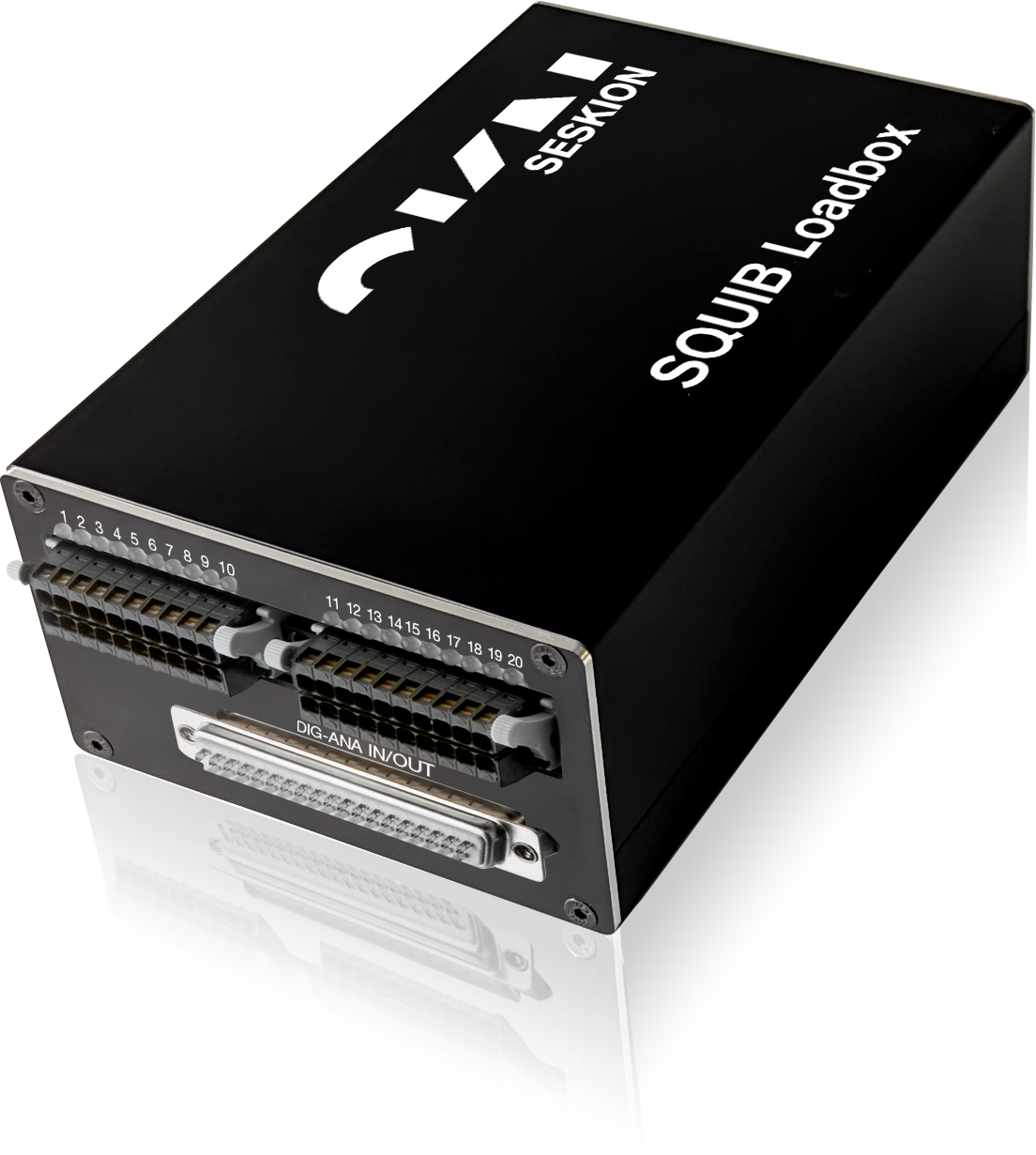

SQUIB-Loadbox
Zündansteuerungen von Airbag-Steuergeräten prüfen und Spannungen sowie Ströme während der Auslösung aufzeichnen.

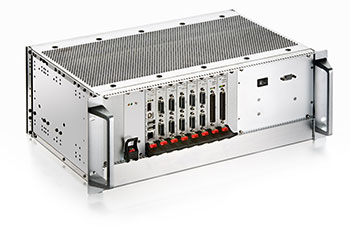

Simulyzer-RT
Ein System. Viele Möglichkeiten.
Kombinieren Sie CPU-, Mess- und Schnittstellenkarten passend zu Ihren Sensoren und Prüfabläufen. Die Rack-Plattform bündelt unterschiedliche Signale in einem modularen Aufbau.
- Chassis und Bestückung passend zur Aufgabe
- Analoge, digitale und sensorspezifische Schnittstellen
- Anbindung an Ihre Prüfsoftware über die API
Modulare Erweiterung
Karten für Ihren Prüfaufbau
Wählen Sie die benötigten Mess- und Schnittstellenfunktionen. Die Datenblätter enthalten technische Details; zur Zusammenstellung eines vollständigen Systems beraten wir Sie gerne.
Systemsteuerung

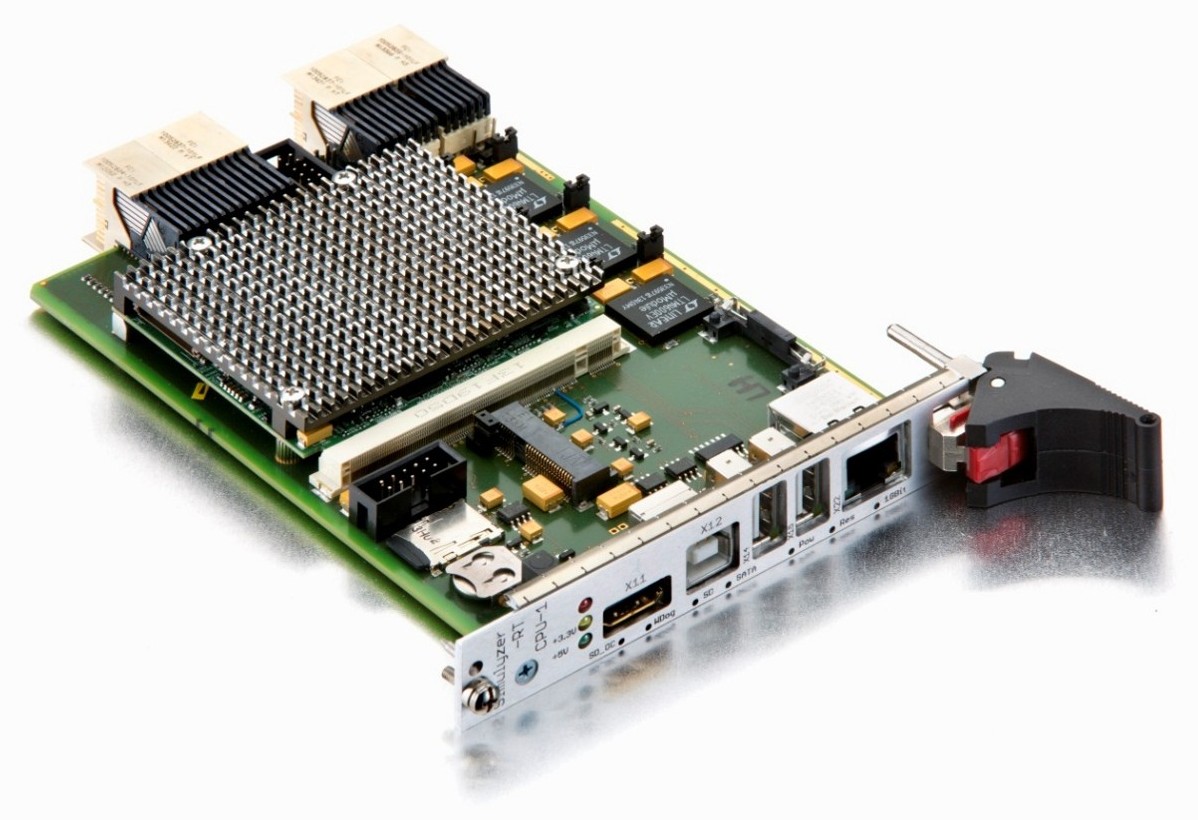

CPU-2
Zentrale Steuerung, Betriebssystem und Anbindung der Peripheriekarten. CPU und Kartenbestückung werden passend zum Gesamtsystem ausgewählt.
- CPU-2: Artikel 20.2001
- Windows DLL/API enthalten
SPI · SPMI · I2X · SENT
DIO-2
48 digitale I/Os für unterschiedliche Schnittstellen. Die DIO-2 unterstützt SPI, SPMI, I2X oder SENT abhängig von der aufgespielten Firmware.
- Protokollwechsel durch Umflashen derselben Karte
- SPI-Konfiguration: z. B. vier Schnittstellen mit je vier Chip-Selects
- Artikel 20.3004
SPI · SPMI · I2X · SENT · Low Voltage
DIO-2 LV
Die Low-Voltage-Ausführung der DIO-2 mit 48 digitalen I/Os für 0,65–3,6 V. SPI, SPMI, I2X oder SENT werden über die passende Firmware bereitgestellt.
- Protokollwechsel durch Umflashen derselben Karte
- SPI-Konfiguration: z. B. vier Schnittstellen mit je vier Chip-Selects
- Artikel 20.3005
Analoge Datenerfassung

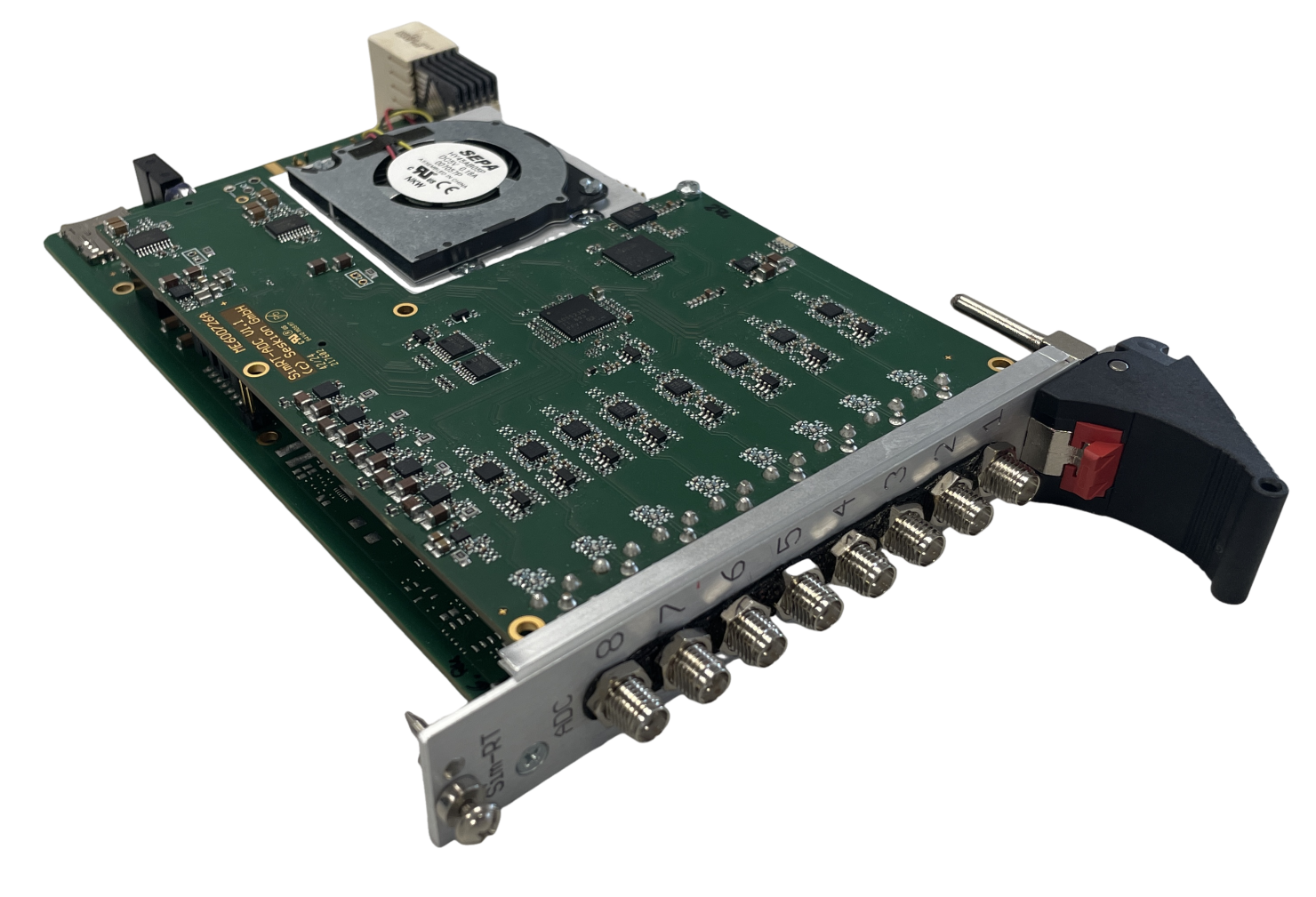

ADC-Karte
Analoge Spannungen auf bis zu acht Kanälen erfassen – kontinuierlich oder mit Trigger.
- Bis zu 120 MS/s auf bis zu acht Kanälen
- 16 Bit; Eingangsbereich −10 bis +10 V
PSI5-Kommunikation

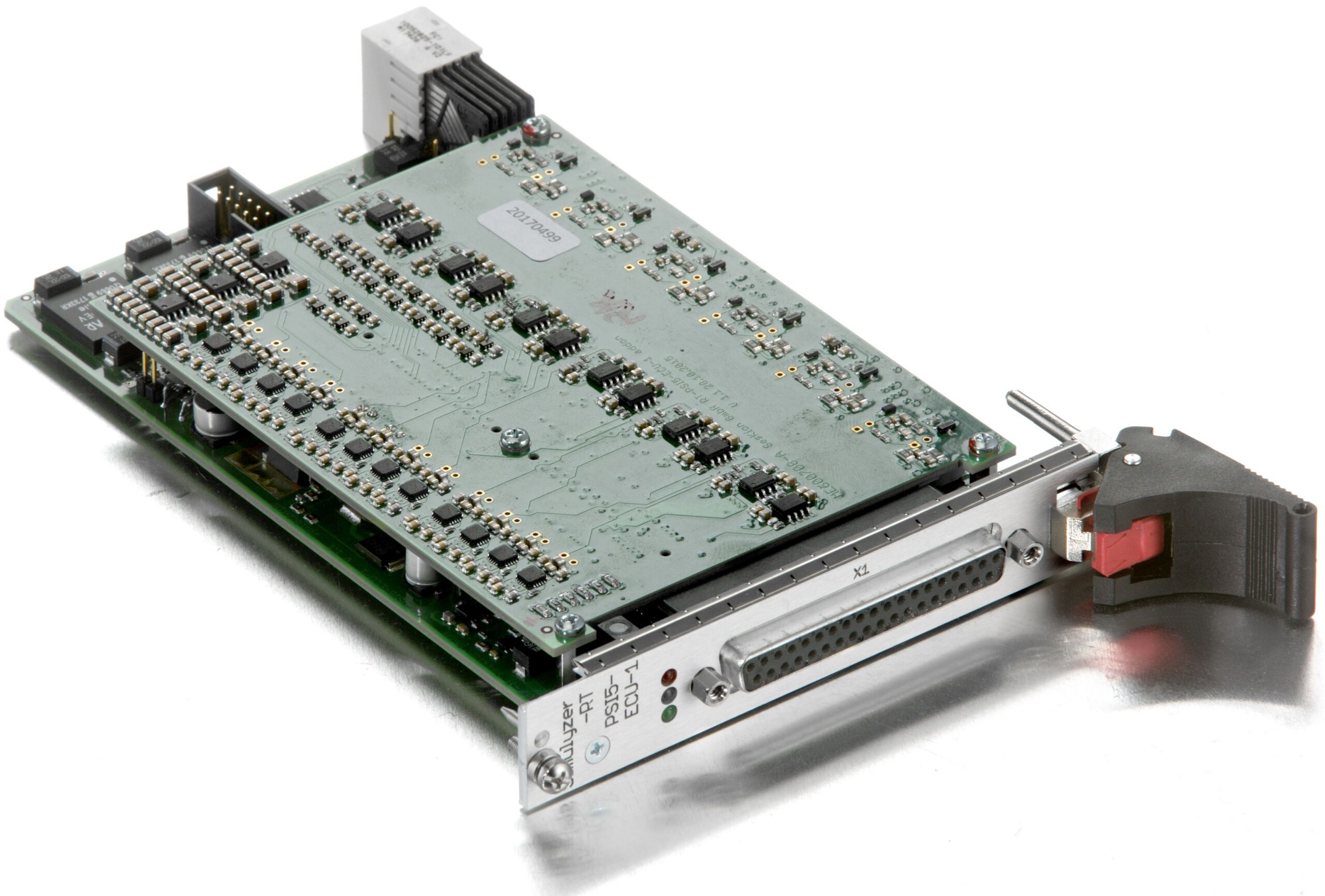

PSI5-ECU-1
PSI5-Sensoren versorgen und ihre Kommunikation im ECU- oder Passivmodus erfassen.
- Acht PSI5-Schnittstellen
- Sensorversorgung 4–20 V; bis 250 kbit/s
Versorgung und Messung

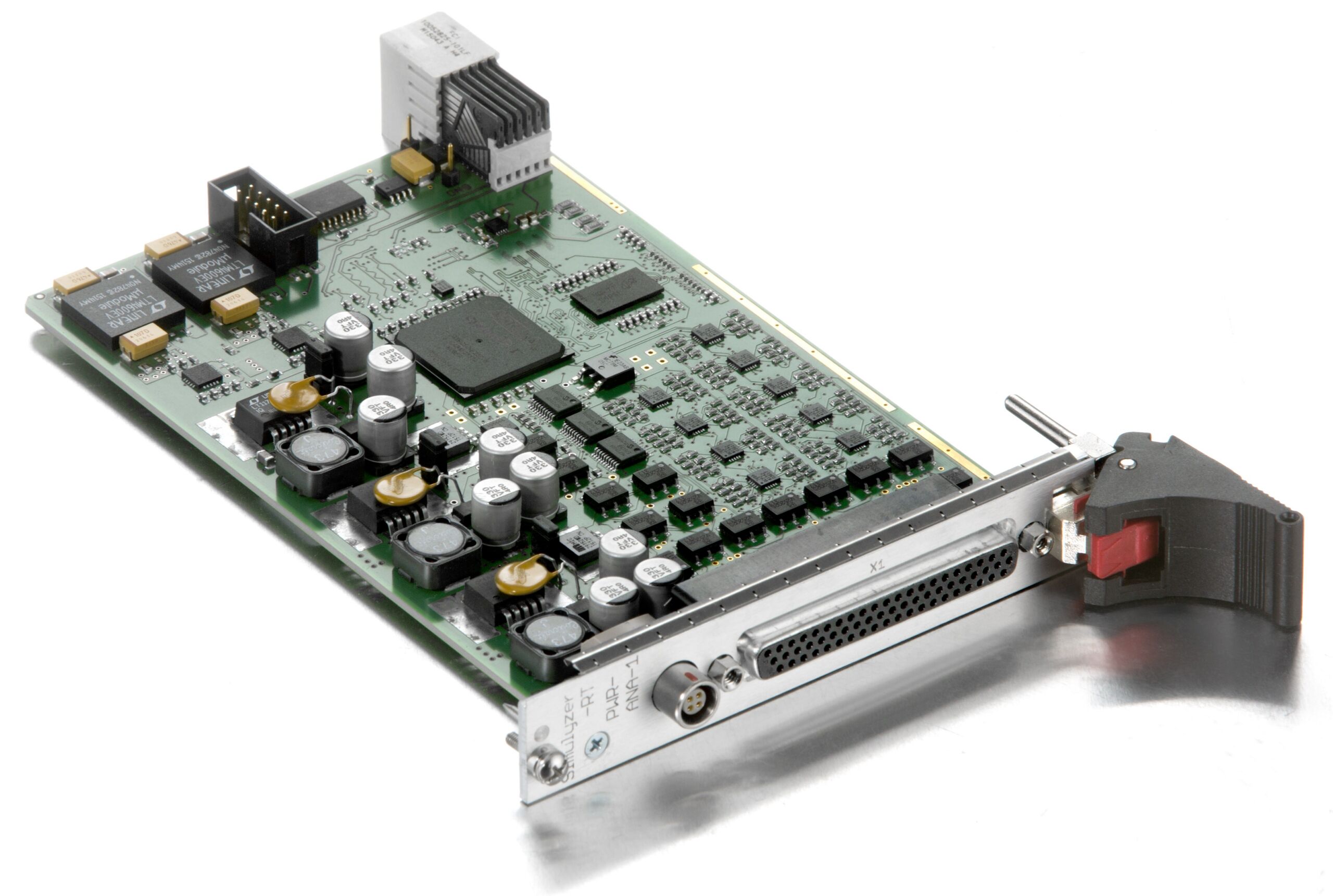

PWR-ANA-1
Sensorversorgung, Strommessung und zusätzliche Analogeingänge in einer Karte verbinden.
- Zwei Versorgungsspannungen: 2–20 V, 1 A
- Drei zusätzliche Analogeingänge pro Sensor
CAN und CAN-FD

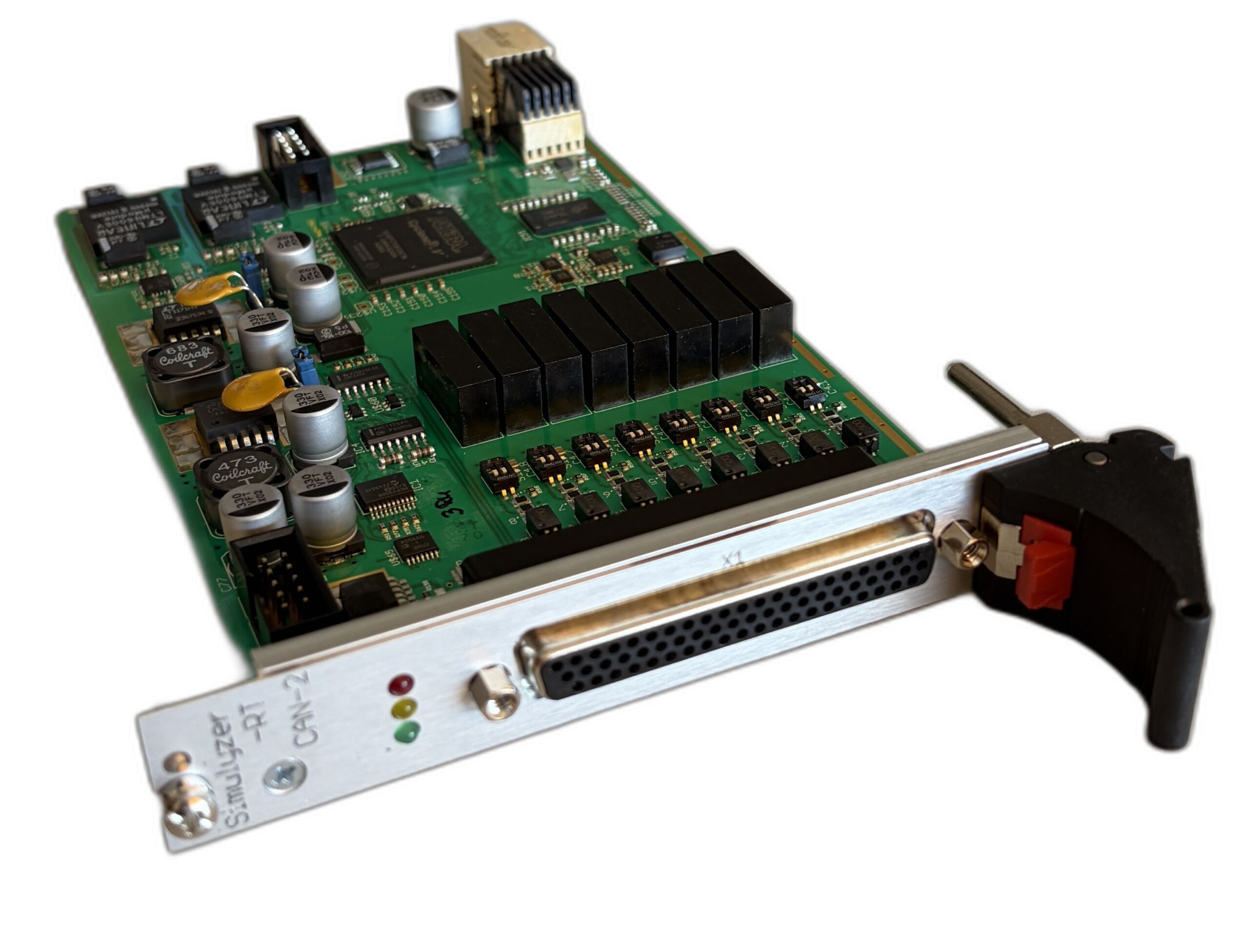

CAN-2
CAN-Kommunikation über acht galvanisch getrennte Schnittstellen in Ihren Prüfaufbau integrieren.
- CAN bis 1 Mbit/s; CAN-FD bis 4 Mbit/s
- Einstellbare Sensorversorgung: 2–20 V
Weitere Karten und Schnittstellen
Weitere Kartenoption
PT100-Karte
Eine weitere Bestückungsoption für den Simulyzer-RT. Sprechen Sie uns zu Ausführung und Einsatzmöglichkeiten an.
In Entwicklung · noch nicht verfügbar
Multisim
Geplante Erweiterung zur Sensorsimulation über PSI5 oder DSI3. Die Multisim befindet sich derzeit in Entwicklung und ist noch nicht verfügbar.
Welche Signale möchten Sie prüfen?
Nennen Sie uns Schnittstellen, Kanalzahl und Prüfablauf. Wir unterstützen Sie bei der Auswahl der passenden Geräte und Karten.
