| SensorSignal |

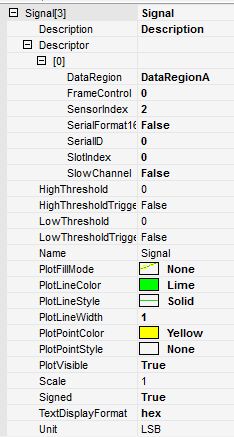

Ausschnitt des BUS-Konfigurationsfensters |
||
|---|---|---|---|
| Signal[3] | Platzhalter des definierten Signals mit automatischer Indexierung. | Feld ist nicht editierbar |  |
| Description | Textuelle, frei wählbare Bezeichnung des Signals |
Direkt editierbar |
|
| Descriptor [0] |
Aufruf des SignalDescriptors Auflistungseditors | - |
|
| DataRegion |
Auswahl des Datenbereiches für das Signal | DataRegionA: das Signal wird im Datenbereich A übertragen. DataRegionB: das Signal wird im Datenbereich B übertragen. Status: das Signal beinhaltet Statusdaten. |
|
| FrameControl | Definition der Verwendung des FrameControl-Datenbereiches mit Anzahl der Bits | 0= keine Verwendung 1...4=Anzahl der Bits. |
|
| SensorIndex | Zuordnungs-Index zum Sensor | Beschreibung | |
| SerialFormat16 |
Aktivierung des 16Bit-Datenformates | True=Datenformat 16 bit False=Erweitertes Datenformat |
|
| SerialID | ID-Nummer des Sensors. | Direkte Werteingabe | |
| SlotIndex | Zuordnungs-Index zum Slot | Beschreibung | |
| SlowChannel |
Aktivierung der Adressierung über |
True=ID-Nummer ausschlaggebend False=Signalkennung über DataRegion (FrameControl) |
|
