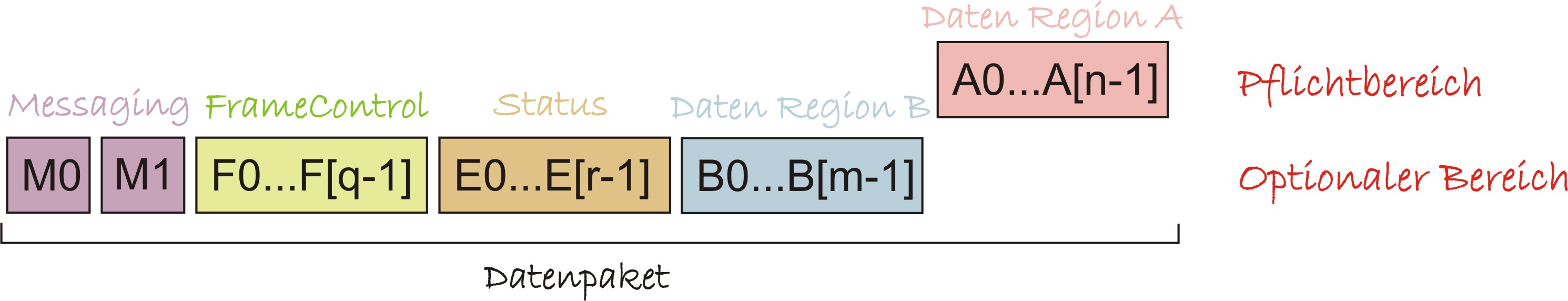

Ein Datenpaket enthält alle Daten-Informationen, die vom Sensor an das Steuergerät ECU übertragen werden und unterteilt sich in einen Pflicht- und einen Optionsbereich mit einer maximalen Länge von 24 bit!.
2 bit Messaging
Max. q=4 bit Frame Control
Max. r=2 bit Status
Max. m=12 bit Daten Region B
Max. n=24 bit Daten Region A
Die maximale Ausbaustufe des Datenpaketes mit allen Optionsmöglichkeiten kann nicht verwendet werden,
da dies eine Bitanzahl von 44 erfordern würde, maximal jedoch nur 28 bit im Datenpaket übertragen werden können. Daher ist eine individuelle Zusammenstellung der gewünschten Daten erforderlich.
Minimal muss jedoch der Datenbereich A mit 10 bit Länge definiert werden.
Die Bit-Anzahl pro Datenbereich wird bei der Timeslot-Definition festgelegt.
Die Zuordnung der Datenbereich zu den gesendeten Signalen erfolgt im SignalDescriptor-Auflistungseditor.
