Einstellungen im Simulyzer

Die Einstellungen der Kommunikaton von Sensor zu ECU und deren Parameter erfolgt im Simulyzer:

• Automatisch - durch Auswahl eines entsprechenden Projektes

• Manuell durch folgende Arbeitsschritte:

1. Definition der angeschlossenen Sensoren

2. Definition der einzelnen Timeslots für jedes Sensorsignal

3. Definition der Signale mit Zuordnung zum Sensor-Timeslot

4. Definition des Datenbereiches A.

5. Weitere individuelle Parameterdefinition.

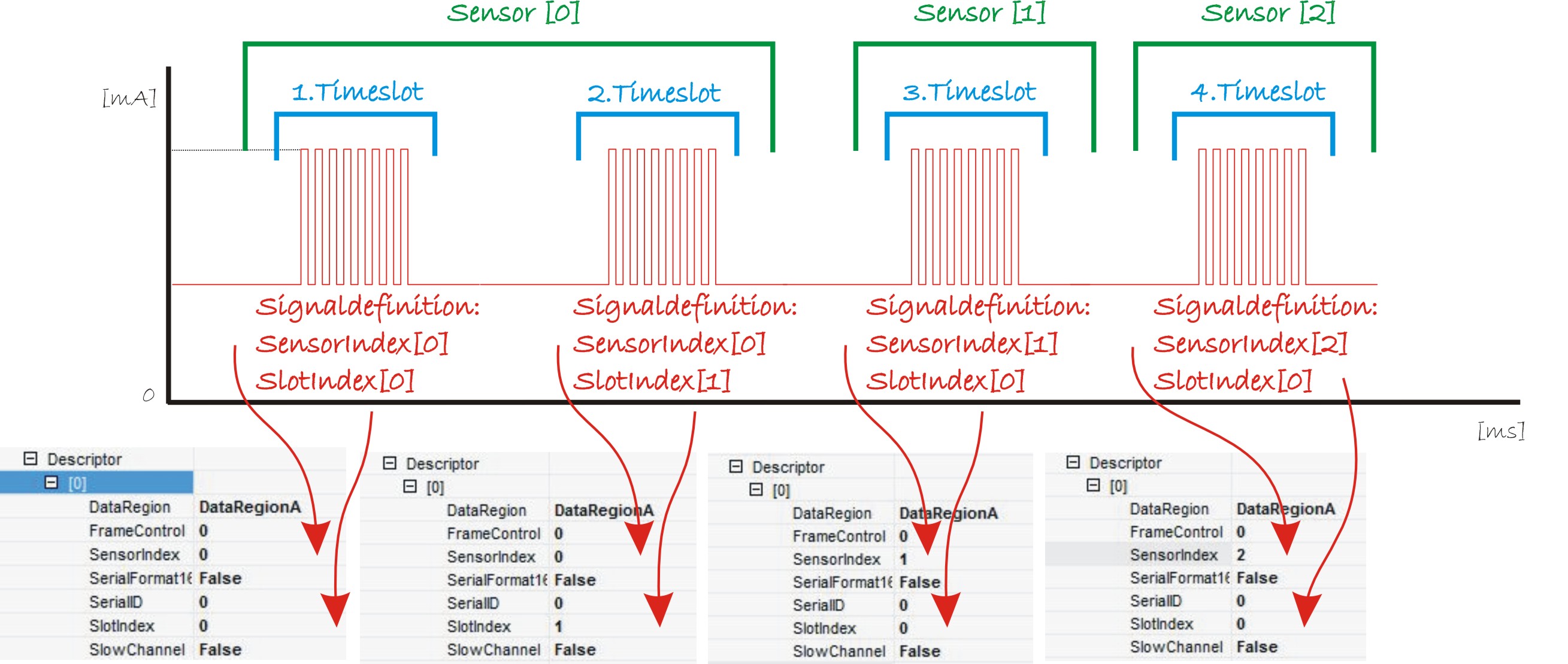

Die Zuordnung der definierten Sensoren und deren Timeslots zu den definierten Signalen erfolgt durch

Zuordnung der Index-Nummern.

Vorgehensweise:

• Definieren der Sensoren im Sensor-Auflistungs-Editor - zwingend erforderlich

• Definition eines Timeslots - zwingend erforderlich

• Definieren der Sensoren im SensorSignaleditor - zwingend erforderlich

• Definition Datenbereich A - zwingend erforderlich

• Definition Datenbereich B - optional

• Definition Statusbereich - optional

• Definition Frame control - optional

• Definition Messaging - optional
