Signal-Trigger-Configuration

In der Data-Trigger Configuration können definierte Signalwerte festgelegt werden, die die Messaufzeichnung beenden.

Dabei kann jedes definierte Signal, das im Parameter SoftwareChannel den Wert True hat, zur Triggerung verwendet werden. Als Triggerwerte können Kombinationen aus:

Überschreiten einer Triggerschwelle - HLevel mit Eingabe des Wertes in der gewählten Unit.
Unterschreiten einer Triggerschwelle - LLevel mit Eingabe des Wertes in der gewählten Unit.
Fehler: Error - Auf Erkennen eines Parity oder CRC-Fehlers

Um ein Signal für die Triggerung zu aktivieren, muss das Optionsfeld Enable aktiviert sein.

Vorgehensweise
	Stellen Sie sicher dass die Triggerdaten eingeblendet sind.
	Klicken Sie auf den Button Config.

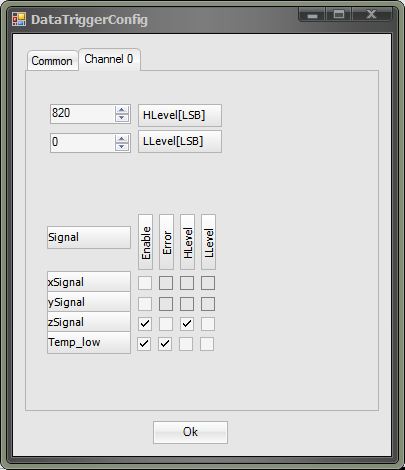

	Klicken Sie im DataTriggerConfig-Fenster auf den Tab Channel 0.
	Aktivieren Sie die gewünschten Signale zur Triggerung durch Klicken auf die entsprechenden Optionsfelder Enable.
	Aktivieren Sie die gewünschten Triggerarten durch Klicken auf die entsprechenden Felder und ggf. die Eingabe der Triggerschwellen.
