Die Messaufzeichnung kann durch ein oder mehrere externe, eingespeiste Triggersignale gestoppt werden. Dabei wird die Triggerung durch eine steigende oder fallende Flanke ausgelöst.
Es stehen alle im Referenzsignal-Editor definierten Signale zur Verfügung.
Die Einspeisung erfolgt gemäß der Auswahl der Einstellung in der PIN-Configuration.
Soll die Triggerung aktiviert werden, muss das Optionsfeld Extern Trigger enabled aktiviert sein.
| Vorgehensweise | |
|
Stellen Sie sicher dass die Triggerdaten eingeblendet sind. |
|
Klicken Sie auf den Button Config. |
|

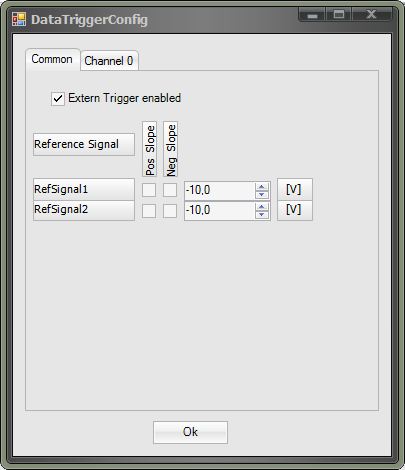

Klicken Sie im DataTriggerConfig-Fenster auf den Tab Common. |
|
Aktivieren Sie das Optionsfeld Extern Trigger enable. |
|
Klicken Sie auf das Optionsfeld Pos Slope um auf steigende Flanke zu triggern bzw. klicken Sie auf das Optionsfeld Neg Slope um auf fallende Flanke zu triggern. |
|
Stellen Sie den gewünschten Triggerlevel im entsprechenden Eingabefeld ein. |
