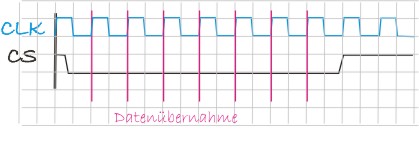

Das Clock-Signal kann in 4 Varianten aus den 2 Parametern Clockphase (CLK-Phase) und Clockpolarität (ClkPolarity) eingestellt werden:
| CLK-Phase | CLK-Polarity | Einstellungen Simulyzer | ||
| Datenübernahme
bei steigender Flanke |
Idle (Ruhe) =0 | |
||
| Datenübernahme bei steigender Flanke | Idle (Ruhe) =1 | |
||
|
||||
| Datenübernahme bei fallender Flanke | Idle
(Ruhe) =0
|
|
||
|
||||
| Datenübernahme bei fallender Flanke | Idle
(Ruhe) =1
|
|
||
|
||||
Die Einstellung erfolgt im SPI-Bus-Configuration-Fenster.
| Vorgehensweise | |
|
Öffnen Sie das SPI-Bus-Configuration Fenster. |
|
Geben Sie die beiden Parameter in der entsprechenden Zeile des Bereichs Bus-Parameter durch Klicken in die Zelle direkt ein. |
