Eine Datensequenz wird durch Eingabe von Eckdaten generiert und angezeigt.
Nach der Generierung werden weitere Definitionen bzw. Änderungen durchgeführt.
Eckdaten:
| Width | Länge der Datensequenz |
| Payload | Bitmuster als Dualzahl |
| CRC | Fehlererkennungsart |
| Bit Time | Länge eines Bits in µs |
| High Time | Länge des Highzustandes in µs |
Nach Eingabe der Werte wird die Sequenz durch Klicken auf Generate Sequence generiert und angezeigt. Jedes Klicken auf Generate Sequence löscht die bestehenden Sequenzdaten und generiert entsprechend der Eingabefeldern eine neue Sequenz. |
|
| Vorgehensweise | |
|
|
Klicken Sie in der Menügruppe Tools auf den Befehl Sequencer. |
|
|
Wählen Sie im Untermenü den gewünschten Kanal. |
|
|
Geben Sie die gewünschten Eckdaten ein. |
|
|
Klicken Sie auf Generate Sequence. |

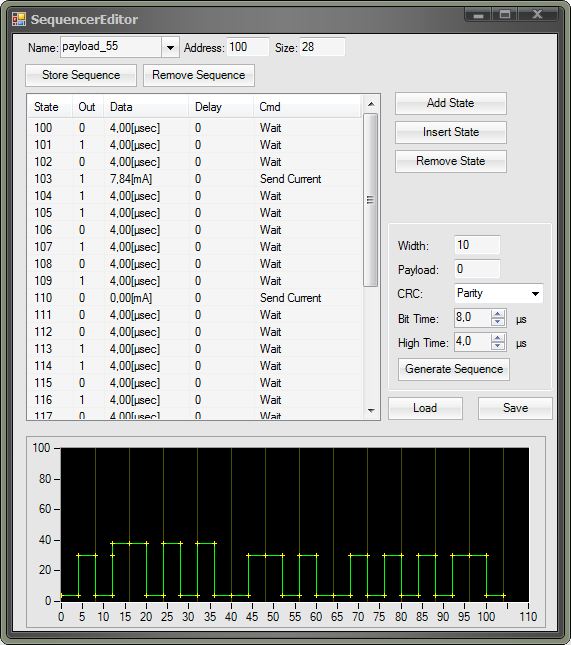

Die Datensequenz wird sowohl Tabellenform wie auch graphisch dargestellt.
