Beim Export der Triggerevent-Daten wird wahlweise eine csv. oder txt-Datei in einem frei wählbaren Pfad erzeugt.
Exportierte Daten können zu jedem beliebigen Zeitpunkt im Simulyzer importiert werden.

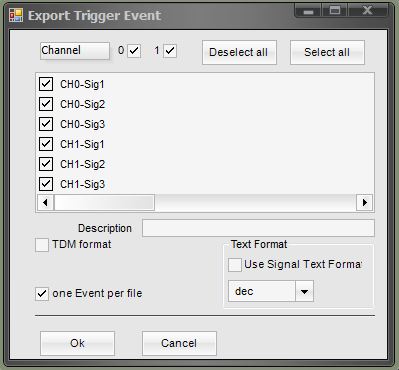

Auswahlfenster Export Trigger Event:
| Vorgehensweise | |
|
|
Zeigen Sie in der Menügruppe File auf den Befehl Export und klicken Sie im Untermenü auf den Befehl Export Trigger-Data. |
|
|
Wählen Sie im angezeigten Fenster den Kanal, die Signale und das Textformat. |
|
|
Wenn jedes Triggerevent in einer eigenen Datei gespeichert werden soll, klicken Sie auf das Optionsfeld One event per file. |
|
|
Bestätigen Sie die Auswahl durch Klicken auf OK. |
Beschreibung der Eingabefelder:
Channel 0 oder 1:
Wahl des PSI5-Channels.
Deselect all / Select all:
Aktivierung der Signal-Optionsfelder, für die der Export durchgeführt werden soll.
Die Optionsfelder können auch einzeln, direkt in der Liste aktiviert werden.
Description:
Textuelle Bezeichnung des Exports.
Optionsfeld TDM-Format:
Daten werden im TDM-Format (Messdatenformat gespeichert).
One event per file
Für jedes Triggerevent wird eine eigene Datei erzeugt.
Use signal text format
Wahl des Textformates, in dem die Daten gespeichert werden.
