Darstellungsparameter
Die Darstellungsparameter umfassen alle Darstellungsmerkmale der Spannungs- und Stromkennlinien
wie Farbe, Linienstärke, Linienart und Bezeichnung der Kennlinie.
Dabei können Spannungs- und Stromkennlinie getrennt voneinander in ihren Parametern verändert werden.
Die Farbdefinition, das heißt der Auswahlumfang sowie die Farbe selbst kann individuell zusammengestellt werden.
Aufruf der Darstellungsparameter:
| Vorgehensweise |
|
|
Klicken Sie doppelt innerhalb des Darstellungsfensters
Es öffnet sich das Einstellungsfenster.
|
|
|

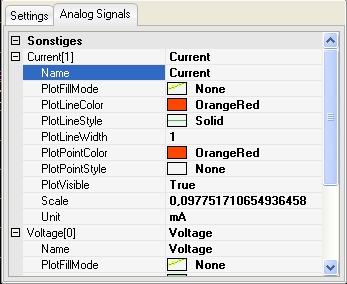

Klicken Sie auf das Register Analog Signals.
|
|
Current - Parameter
|
|
Description
|
Frei wählbare textuelle Bezeichnung des Signals.
|
|
Name
|
Bezeichnung zur Verwendung im BUS-Konfigurationsfenster.
|
|
PlotfillMode
|
Art der Kurvendarstellung
|
|
PlotLineColour
|
Farbe der Linie
|
|
PlotLineStyle
|
Art der Linie
|
|
PlotLineWidth
|
Stärke der Linie
|
|
PlotPointcolor
|
Farbe der Wertepunkte
|
|
PlotPointStyle
|
Art der Wertepunkte
|
|
PlotVisible
|
Auswahl zur Darstellung der Signallinie - True/False
|
|
TextDisplayFormat
|
Wertformat des Signals:
hex=hexadezimal
dec=Dezimal
phys=Physikalische Größe
|
|
|
Voltage - Parameter
|
|
Description
|
Frei wählbare textuelle Bezeichnung des Signals.
|
|
Name
|
Bezeichnung des Spannungssignal
|
|
PlotfillMode
|
Art der Kurvendarstellung
|
|
PlotLineColour
|
Farbe der Linie
|
|
PlotLineStyle
|
Art der Linie
|
|
PlotLineWidth
|
Stärke der Linie
|
|
PlotPointcolor
|
Farbe der Wertepunkte
|
|
PlotPointStyle
|
Art der Wertepunkte
|
|
PlotVisible
|
Auswahl zur Darstellung der Signallinie - True/False
|
|
TextDisplayFormat
|
Wertformat des Signals:
hex=hexadezimal
dec=Dezimal
phys=Physikalische Größe
|
|
