Rückwärts-Kommunikation (Sensor-ECU)
Die Sensoren senden ihre Respons-Daten als strommodulierten Chip-Paketen.
3 Chip-Pakete ergeben ein Symbol.
Jedes Symbol beinhaltet dabei eine 4-bit-Information,
die wie folgt decodiert ist:
|
Übertragenes Symbol |
Information |
|||
|
Codetabelle |
Binärcode | Hexadezimal | ||
|
1 |
1 |
0 |
0000 |
0 |
|
2 |
1 |
1 |
0001 |
1 |
|
1 |
0 |
2 |
0010 |
2 |
|
2 |
0 |
2 |
0011 |
3 |
|
1 |
0 |
0 |
0100 |
4 |
|
2 |
1 |
2 |
0101 |
5 |
|
1 |
1 |
2 |
0110 |
6 |
|
2 |
0 |
1 |
0111 |
7 |
|
2 |
2 |
0 |
1000 |
8 |
|
2 |
1 |
0 |
1001 |
9 |
|
1 |
2 |
2 |
1010 |
A |
|
2 |
2 |
1 |
1011 |
B |
|
1 |
2 |
0 |
1100 |
C |
|
2 |
0 |
0 |
1101 |
D |
|
1 |
0 |
1 |
1110 |
E |
|
1 |
2 |
1 |
1111 |
F |

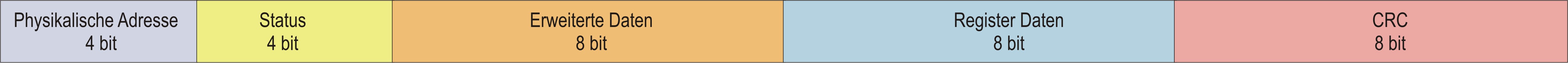

Ein Datenpaket hat die Länge von 32 bit und ist wie folgt aufgebaut:
Physikalische Grenzwerte für Strom- und Spannung entnehmen Sie bitte der aktuellen DSI-Spezifikation.
Durch die Symbolcodierung ist gewährleistet, dass jeder Datenwert
mit einen Stromwert beginnt
(0 befindet sich nie in Chip)
