Bei der internen Generierung der zu simulierenden Sensor-Daten müssen die Bytes der jeweiligen Register definiert werden.
Zur komfortablen Ansicht der eingegebenen Werte kann im Bytearray-Eigenschafts-Editor die Feldanzeige in unterschiedlichen Datenformaten aufgerufen werden.
Zusätzlich können Byte-Arrays als Datei gespeichert werden.
Die Speicherung umfasst dabei einzig die Dokumentation des Arrays und kann nicht erneut geladen werden.
| Vorgehensweise | |
|
|
Öffnen Sie das DSI-Bus Configuration Fenster. |
|
|

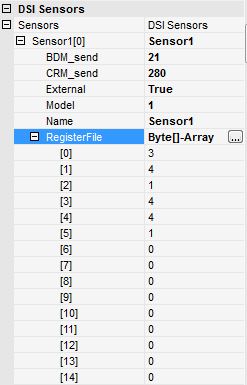

Klicken Sie auf das + -Symbol der Zeile Registerfile |
|
|
Geben Sie die Datenwerte als Dezimalwert in die entspechende Zeile des entsprechenden Bytes ein. |
Aufruf des Byte-Arrays-Eigenschafts-Editors:
| Vorgehensweise | |
|
|
Öffnen Sie das DSI-Bus Configuration Fenster. |
|
|
Klicken Sie auf das |
|
|

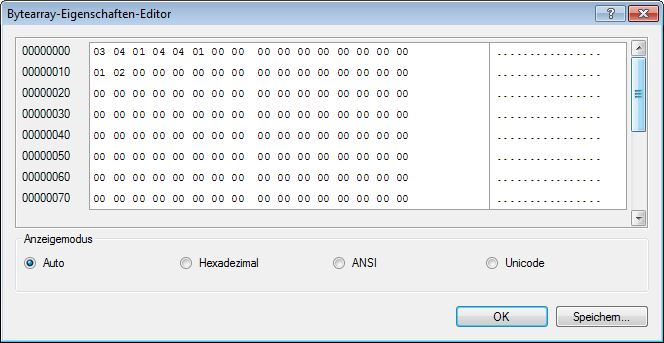

Es öffnet sich der Bytearray-Eigenschafts-Editor. |
|
|
Wählen Sie das gewünschte Datenformat durch Klicken auf das entsprechende Optionsfeld. |
|
|
Zur Speicherung des Bytearrays klicken Sie auf den Button Save und verfahren Sie auf die windowsübliche Weise. |
.
Symbol der Zeile
