Anlegen eines Timeslots

Ein Timeslot wird durch die Definition eines Platzhalters mit Definition der Parameter im DSI-SlotConfig-Auflistungs-Editor angelegt.

Die Parameter des Slots werden nach der Definition im BUS-Configuration-Fenster angezeigt und sind dort jederzeit änderbar.








Vorgehensweise


Klicken Sie DSI-BUS Configuration Fenster im Bereich Sensors in der Zeile Slots auf das Symbol symbeditor00174.jpg.

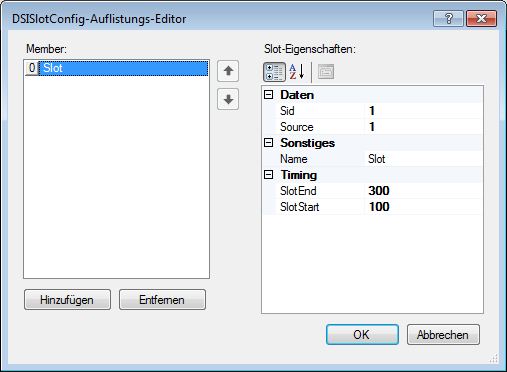

Es öffnet sich der DSI-SlotConfig-Auflistungs-Editor.


Klicken Sie auf den Button Add.
Ein weitere Platzhalter wird im Fenster Member angelegt.


Definieren Sie die Parameter im Fenster Slot-Eigenschaften.
(Kann auch nachträglich im DSI-BUS-Configurations-Fenster erfolgen.


Bestätigen Sie die Eingaben durch Klicken auf OK.
